Czynności serwisowe podczas przeglądu kolektorów słonecznych:

Z serwisem instalacji solarnych jest podobnie jak z samochodem, piecem gazowym albo zębami ;) Od czasu do czasu po prostu wypada sprawdzić co i jak. Poniżej to, co według mnie powinno się w solarach sprawdzić. Po pierwsze, przegląd kolektorów nie polega tylko na wizycie w kotłowni. Po krótkim wywiadzie z właścicielem już co jest na rzeczy. Pytam, co się działo kiedy, co było robione, kiedy, itd. …

Często jest tak jak poniżej:
Zaczynam wywiad:
Ja: co się dzieje z instalacją?
Klient: spadło mi ciśnienie w instalacji, pewnie się zapowietrzyła, jak zawsze. Na sterowniku pokazuje awarię, alarm piszczy (dobrze, że był włączony). Tak jest co roku w okresie letnim. Zawsze dzwoniłem, serwisant przyjeżdżał, uzupełniał glikol i działało…. jakiś czas.
Ja: Czy serwisant był na dachu skontrolować system?
Klient: Nie
Ja: Przez te kilka lat, kiedy uzupełniał płyn w instalacji, nigdy nie wyszedł na dach?
Klient: Nie

Po tej krótkiej wymianie zdań mniej więcej wiem, co było na rzeczy. Dlaczego tak robił? Czy zapewniał sobie tym samym stałego klienta? Nie wiedział? Bał się wyjść na dach? To już jest nieważne. Wychodzę na dach, sprawdzam…i widzę wyciek przy kolektorze. Ślad na złączkach i dachu jest bardzo wyraźny, nie jest to świeży temat. Usuwam przyczynę wycieku, uzupełniam glikol i już nie będzie potrzeby przyjeżdżać w przyszłym roku :)

Wróćmy jednak do tematu. Osobiście na instalacjach sprawdzam:

• szczelność połączeń oraz przewodów solarnych
• ciśnienie w układzie
• stan płynu solarnego/ glikolu
• ustawienia sterownika solarnego
• stan izolacji na przewodach
• solary na zewnątrz
• wartość przepływu płynu solarnego (więcej na ten temat zobaczysz tutaj)
• zbiornik na wodę

  Czasami oczywiście są odstępstwa, ale to już wynika z konkretnego przypadku.

Artykuł Serwis instalacji solarnych pochodzi z serwisu Warsztat solarny.

Zawór stopowy w instalacjach solarnych

Zawór stopowy jest bardzo sprytnym elementem, dzięki któremu jesteśmy w stanie w krótkim czasie wymienić uszkodzone naczynie przeponowe. Jest nie drogi, łatwy w montażu a wymiana naczynia zajmuje dosłownie chwilę. Biorąc pod uwagę niezbyt duży koszt zaworu stopowego – jest to element, który powinien być stosowany jako standard w technice grzewczej.

Niejednokrotnie miałem okazję wymieniać naczynie przeponowe i wiem, że prawie zawsze jest to proces czasochłonny. Najgorzej jest w instalacjach solarnych gdzie podczas wymiany naczynia trzeba częściowo spuścić glikol, odpowietrzyć układ i ponownie ustawić odpowiednie ciśnienie. Jeżeli instalacja solarna wyposażona jest w zawór stopowy czas pracy skraca się o 70-80%. To samo tyczy się instalacji centralnego ogrzewania oraz wody użytkowej.



Zasada działania zaworu stopowego

Zawory stopowe różnią się budowa w zależności od modelu i producenta – jest kilka wersji bardzie i miej rozbudowanych. Te najprostsze wyglądem przypominają śrubunek prosty – składa się z dwóch części. Gdy całość jest skręcona płyn solarny lub woda może swobodni przepływać w obu kierunkach. Jeżeli rozkręcimy zawór część po stronie instalacji automatycznie się zamyka. Bardzo proste – ale skuteczne. Rozbudowane wersje wyposażone są w dodatkowy mini zawór do odpowietrzani a zawór odcina/ zamyka się kluczem imbusowym.

Artykuł Zawór stopowy do naczynia przeponowego pochodzi z serwisu Warsztat solarny.

W sklepie dostępne czujniki temperatury do wszystkich modeli sterowników firmy Watt.

Link do czujników temperatury

Artykuł Czujniki do sterowników Watt już dostępne pochodzi z serwisu Warsztat solarny.

Kolektory słoneczne - szybkie pytania i odpowiedzi:

Już kilkukrotnie zostałem zapytany o przyczyny awarii solarów na czacie – pytania (jak ustaliłem) kierowali do mnie uczniowie szkół, którzy uczą się o systemach solarnych. Dzisiaj dostęp do wiedzy jest dość prosty wystarczy telefon, dostęp do internetu i wujek G. Oczywiście pozdrawiam chłopaka, który do mnie wtedy pisał Wracając jednak do tematu…

1. Najczęstsze przyczyny awarii kolektorów słonecznych:

• brak prądu (pompa nie chodzi system przegrzewa się)
• błędy przy doborze instalacji
• błędy przy wykonaniu instalacji
• zwierzęta ( przegryzione przewody od czujników, uszkodzona izolacja)
• błędne ustawienia parametrów pracy instalacji na sterowniku

2. Najczęstsze awarie w solarach – jak usunąć usterkę:

• Błędny odczyt z czujnika temperatury kolektora
  • Wymienić czujnik
  • zlokalizować i naprawić uszkodzony przewód.
• Brak obiegu – instalacja zapowietrzona
  • w razie potrzeby uzupełnić płyn
  • odpowietrzyć układ poprzez zainstalowane odpowietrzniki
  • jeżeli odpowietrzników brak (a tak się często zdarza) odpowietrzyć pompą do płukania instalacji
  • można odpowietrzać na śrubunkach, ale to polecam w ostateczności zwłaszcza przy starych instalacjach.



Artykuł Historia pewnej piątki :) pochodzi z serwisu Warsztat solarny.

Poniżej opiszę jeden z „przypadków” serwisowych. Jest to dość częsta usterka w instalacjach solarnych. Mowa o  uszkodzeniu przewodu czujnika temperatury. Skutkiem tej „drobnostki” są zakłócenia sygnału odbieranego przez sterownik co w konsekwencji prowadzi do zatrzymania pracy pompy obiegowej.

Usterka jest dość prosta do usunięcia – więcej problemów może przysporzyć samo dotarcie do kolektorów. W tym przypadku było to akurat umiarkowanie trudne. W skali od 1 do 5 można przyjąć spokojnie 3 – także problem został dość sprawnie rozwiązany.

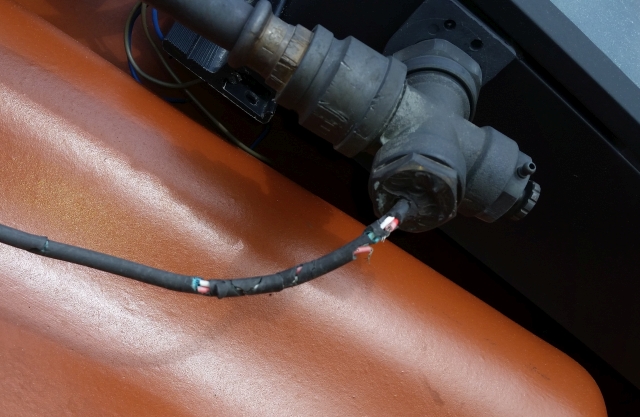

Coś pysznego musi być w tych przewodach że są takie kuszące dla zwierząt. Na zdjęciu dokładnie widać przerwany obwód, który spowodował wyświetlany error na sterowniku. Kod błędu to z reguły „przerwany przewód” lub „przekroczenie maksymalnej temp. kolektora słonecznego” (w zależności od typu urządzenia).

Co należy w takim przypadku zrobić?

Należy jak najszybciej (jeżeli świeci słońce) uruchomić pompę w trybie ręcznym.

Następnie, odpalamy ją rano, wyłączamy wieczorem – bardzo proste a  oszczędzi sporo problemów, które mogą się pojawić w następstwie przegrzewania instalacji (brak obiegu płynu solarnego). Postępujemy tak do momentu samodzielnego usunięcia usterki lub wizyty serwisanta.

Sposób uruchomienia trybu ręcznego pracy pompy znajdziemy w instrukcji obsługi sterownika ( instrukcje obsługi <-  sterowników wybranych producentów znajdziesz w tym linku) . Proces ten jest mniej lub bardziej skomplikowany w zależności od modelu urządzenia. Czasami wystarczy nacisnąć jeden przycisk, a innym razem przejść przez cały szereg operacji – w każdym przypadku jest to jednak wykonalne.

Włączając/ wyłączając pompę solarną w trybie ręcznym niejako „omijamy usterkę”, i system jest chroniony przed przegrzaniem.

Następstwa – uszkodzony przewód czujnika temperatury:

Jak to często bywa, drobna usterka może przynieść w pakiecie następne i tak też jest w tym przypadku. Poniżej kilka rzeczy, które mogą się stać jeżeli nie zorientujemy się że pompa solarna nie pracuje:

1. Brak obiegu w słoneczny dzień oznacza przegrzewanie systemu i elementem najbardziej narażonym jest glikol. Przegrzewany traci swoje właściwości, przez co jego żywotność znacznie się skraca.
2. Wysokie temperatury i ciśnienie może spowodować nieszczelności w najsłabszych punktach instalacji.
3. Przegrzewany system może się w konsekwencji zapowietrzyć a uruchomienie pompy nie będzie możliwe przez nagromadzone powietrze w instalacji. Będzie to skutkować dalszym pogłębianiem się problemów opisanych powyżej.

Jeżeli macie jakieś pytania możecie zadawać je w komentarzach…

Artykuł Wymiana czujnika temperatury w kolektorze słonecznym pochodzi z serwisu Warsztat solarny.

Kolektory próżniowe podział:

Możemy je podzielić ze względu na rodzaj rury próżniowej oraz na sposób przekazywania ciepła do czynnika roboczego (płyny solarnego – glikolu).

1. rury jednościenne z pojedynczą warstwą szkła
2. rury dwuścienne potocznie nazywane termosowymi
3. bezpośredni odbiór ciepła z ang. direct flow
4. pośredni odbiór ciepła z tzw. rurką ciepła z ang. heat pipe

Co może „pójść” nie tak w kolektorach rurowych:

Generalnie możemy tutaj mówić o trzech rzeczach:

Uszkodzenia mechaniczne

Rury próżniowe są trochę mniej odporne od kolektorów płaskich. Jednak tak jak wszystkie solary przechodzą odpowiednie testy na uszkodzenia mechaniczne. Nie możemy zatem mówić że to jest gorszy produkt – większa wydajność w pewnym zakresie ale pewnym kosztem. Znam przypadki gdzie po ciężkim gradobiciu (bo przeważnie o to chodzi jeżeli roztrząsamy ten temat) zniszczone zostały elewacje, dachówki, samochody, kolektory próżniowe i kolektory płaskie oczywiście – bez wyjątku. Osobiście miałem z tym do czynienia 2 razy (w przypadku kolektorów rurowych). Raz po gradobiciu z 20 ocalało 3 (gdzieś w okolicach Tych), drugim razem z 30 zostało 27 (okolice Rzeszowa). Na pewno pocieszyć może fakt że kolektor pomimo częściowych uszkodzeń  pracuje dalej bo stłuczone jest tylko szkło a nie wewnętrzne rury miedziane. Poza tym rury w każdym typie kolektora próżniowego można wymieniać pojedynczo.

Należy pamiętać o jednym: Po montażu od razu zgłosić do ubezpieczyciela posiadanie kolektora na dachu aby ten uwzględnił to w całości naszej polisy. Nie chodzi tylko o kolektory próżniowe ale o płaskie też.  W razie czego, gdy nadejdzie megaburza z gradem wielkości jajek i coś uszkodzi nie będziemy się musieli martwić – proste.

Uszkodzenia rurki ciepła w kolektorach typu heat pipe.

Opisze to podając jeden z moich przypadków serwisowych. Zadzwonił do mnie klient, który prosił o sprawdzenie systemy solarnego. Nie było żadnych oznak zaburzenia pracy, wycieku lub innych awarii sprzętu, które byłyby widoczne po dokładnym sprawdzeniu. Wskaźnik próżni we wszystkich rurach też był OK. System pracował normalnie tyle tylko że „słabo” tzn. nie dogrzewał wody do temperatur jakie osiągał wcześniej.

Usterkę znalazłem „na dotyk” sprawdzając temperaturę poszczególnych rur i okazało się że 9 z 30 (o ile dobrze pamiętam) było bardziej lub mniej ciepłe od pozostałych. Diagnoza była oczywista – zaburzenie lub brak odbioru ciepła z wnętrza rury. Po zdemontowaniu tych „ciepłych” rur okazało się że dolna część miedzianej rurki ciepła (elementu w którym odparowuje kondensat) jest rozsadzona od środka. Ten typ uszkodzenia mógł powstać tylko w jeden sposób – ujemna temp. zamroziła czynnik grzewczy, który powiększając swoją objętość rozsadził miedzianą rurkę od wewnątrz.  Po wymianie wnętrza rur, system solarny pracował normalnie.

Kolektory próżniowe przegrzewanie glikolu

Tutaj znowu mamy do czynienia z efektem „coś za coś”. Zmniejszenie strat ciepła w rurach próżniowych skutkuje wysoką temperaturą postojową (stagnacji) – w momencie gdy świeci słońce a system solarny nie odbiera ciepła od kolektorów. Naturalnie każdy kolektor ma wysoką temperaturę postoju, grubo powyżej 100°C – jednak kolektory próżniowe mają najwyższą.

Poniżej przykładowe temp. stagnacji dla różnych typów kolektorów:

• Kolektor płaski Watt 4020 S  212°C
• Kolektor płaski Hewalex KS2000 TP  219°C
• Kolektor próżniowy Caldoris CPC-8 (heat pipe – rurka ciepła) 276 °C
• Kingspan Varisol DF 400 (bezpośredni przepływ)  286°C
• Kolektor próżniowy Hewalex KSR10 (bezpośredni przepływ) – 303°C
• Kolektor próżniowy Watt CPC 9+ 303°C
• Kolektor próżniowy Paradigma AQUA PLASMA 330°C

Przegrzany glikol po pewnym czasie traci swoje właściwości antykorozyjne oraz odporność na zamarzanie. Dlatego ważne jest aby stosować produkty odpowiedniej jakości i przystosowane do danego typu kolektora. Dobry glikol nie jest dużo droższy od najtańszego (nie koniecznie dobrego jakościowo) – wiec lepiej się zastanowić i spytać serwisanta o dostępne opcje.

Zapraszam do dyskusji (w komentarzach) i podzielenia się swoimi doświadczeniami z kolektorami próżniowymi.

Zobacz także temat:

Przegrzewanie instalacji solarnej

Artykuł Serwis – kolektory próżniowe – awarie i usterki pochodzi z serwisu Warsztat solarny.

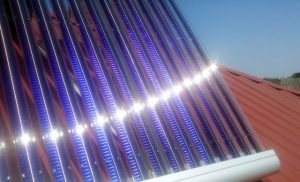

W gospodarstwach domowych urządzenia przetwarzające energię słoneczną jeszcze 10-15 lat temu były dość egzotycznym widokiem. Powodów takiego stanu rzeczy było wile. Począwszy od słabej dostępności tych systemów, niewielkiej wiedzy inwestorów i instalatorów ale przede wszystkim wysokich kosztów takich instalacji. Wytwarzanie prądu czy ciepła z energii odnawialnej było po prostu wielokrotnie wyższe niż z tradycyjnych paliw takich jak węgiel, gaz czy ropa naftowa.

Jednak to wszystko się zmieniło. Technologia poszła na przód, koszty urządzeń się zmniejszyły, a nasza wiedza na ten temat jest coraz większa. Nic dziwnego, bo z roku na rok rachunki za prąd oraz ogrzewanie są coraz wyższe a jakość powietrza, którym oddychamy się pogarsza. Słońce natomiast, jak świeciło tak świeci i nie wystawia nam rachunków.

Polska coraz bardziej słoneczna

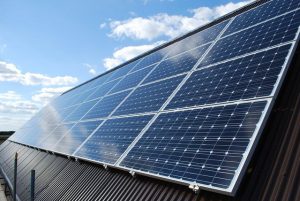

Dziś nie trzeba jechać na „zachód” by zobaczyć panele fotowoltaiczne czy kolektory na dachach budynków. Oczywiście jesteśmy  bardzo daleko z tyłu w porównaniu do chociażby Niemiec. Są oni niewątpliwym liderem w Europie jeżeli chodzi o energetykę słoneczną. Wpływ na taki a nie inny stan rzeczy miało wiele czynników, począwszy od tych politycznych a na zasobności portfeli Niemców kończąc. Nie chodzi o to że Polak nie chce energii słonecznej bo woli np. węgiel. Niemcy wpompowali ogromne pieniądze w dofinansowania i promocję. Wszystko po to by energia słoneczna miała coraz większy udział w ogólnym bilansie energetycznym ich kraju. W roku 2015 było to aż 17,2% przy łącznej mocy 39700 MW zainstalowanych paneli fotowoltaicznych – w Polsce niecałe 90 MW.

Wiem jak dużym zainteresowaniem w Polsce cieszą się projekty wsparcia dla odnawialnych źródeł energii. Dofinansowania gminne (projekty wspierane przez UE) rzędu 80% nie muszą długo przekonywać przeciętnego Kowalskiego. Zarówno tego w mieście jak na wsi. Nie wszystkie kończą się sukcesem ale sama skala zainteresowania pokazuje że Polacy chcą wykorzystywać energię słoneczną. Przeważającym czynnikiem są oczywiście oszczędności. Z ekologią to wiadomo jak u Nas jest, przeważnie to sprawa drugorzędna lub w ogóle pomijana. Nie zmienia to jednak faktu że przy okazji montażu systemów solarnych dzieje się coś dobrego dla naszego środowiska.

Energia słoneczna w naszych domach

Duży udział w ogólnopolskim spopularyzowaniu kolektorów słonecznych do ogrzewania wody miał program z NFOŚiGW, który udzielał 45% dofinansowania za pośrednictwem banków. Przez kilka lat trwania projektu bardzo dużo osób zdecydowało się na solary właśnie dzięki wspomnianemu wsparciu. Program miał swoje wady i zalety – nie będę tego teraz poruszał – ale jedno jest pewne, dał „kopa” tej dziedzinie w naszym kraju.Naprawdę niewiele firm w Polsce na poważnie zajmowało się kolektorami słonecznymi przed tym programem. Wtedy nastąpił boom, w 2009 sam zresztą zacząłem moją przygodę ze „słońcem”

Tak jak wspominałem wcześniej, dziś już nie dziwi kolektor słoneczny na dachu polskiego domu. Wystarczy trochę się porozglądać jadąc samochodem. Jest tego na prawdę sporo, mieście i na wsiach. Coraz częściej decyzje o tym że energia słoneczna będzie integralną częścią instalacji grzewczej czy elektrycznej zapadają już na etapie planowania budowy domu. Koszty zakupu takich systemów rozłożone na dłuższy okres wyglądają dziś bardzo korzystnie. Urządzenia te znacznie staniały na przestrzeni kilku ostatnich lat.

Jedną z zalet zastosowania systemów, które przetwarzają energię słoneczną jest to, że w kluczowej kwestii są przewidywalne. Wiemy ile będzie kosztować „paliwo”, które je napędza. Za rok, za 10 lat, nie będzie kosztować absolutnie nic.

Żeby nie było tak pięknie…

Energia słoneczna ma jednak wady i nie można opisać tematu – nawet ogólnie – nie wspominając o ograniczeniach, które posiada. W dzień jest, w nocy jej nie ma. Latem jest jej więcej a zimą mniej. Gdy się nad tym głębiej zastanowimy, dochodzimy do prostego wniosku – energia słoneczna nie zawsze jest dostępna wtedy kiedy chcemy i nie zawsze w takich ilościach jakbyśmy sobie życzyli.

Musimy mieć świadomość że kolektor słoneczny nie będzie podgrzewał wody użytkowej lub domu przez cały rok. Panele fotowoltaiczne nie dostarczą prądu na całe bieżące zużycie w każdej chwili kiedy ono wystepuje. W praktyce oznacza to, że nie jesteśmy w stanie się „odciąć” –  zakręcić  kurków z gazem, zrezygnować z pieców na węgiel czy odpiąć się od sieci energetycznej. Nie oznacza to oczywiście że to u nas nie działa, że jest to tylko bajer dla bogaczy albo kit wciskany przez sprzedawców.

Energia słoneczna w praktyce

Solarne ogrzewanie domu

Wielokrotnie rozmawiałem z osobami, które chciałyby dogrzewać dom solarami. Podchodząc rzetelnie do tematu, analizując konkretny przypadek: dom, instalację grzewczą, koszty systemu i możliwe uzyski, przeważnie okazywało się że oczekiwania były znacznie wyższe niż możliwości systemu w zestawieniu z kosztami.

Należy mieć świadomość że solary mogą wspomagać ogrzewanie domu, ale tylko w konkretnych warunkach. Podstawą jest dobra izolacja domu oraz niskotemperaturowy system ogrzewania (np. podłogówka). Wtedy możemy zakładać że energia słoneczna będzie miała 10-25% udziału w ogrzewaniu naszego domu.

Solarne ogrzewanie wody

Systemy grzewcze gdzie energia słoneczna jest wykorzystywana do ogrzewania wody są najpopularniejsze w naszym kraju. Ciepła woda w odróżnieniu do ogrzewania potrzebna nam jest przez cały rok. Jesteśmy zatem w stanie spożytkować ją na bieżąco. Problem czasowej dostępności promieni słonecznych jest tu rozwiązany przez pojemnościowy zbiornik na ciepłą wodę. Kolektor nagrzewa go przez dzień a z ciepłej wody korzystać możemy w trakcie dnia i nocy. Prosto, ale skutecznie. Taki system, dobrze dobrany ma się rozumieć, pokryje ok. 50-70 %  zapotrzebowania na ciepło do ogrzewania wody.

Na sam koniec jedno zdanie aby pokazać z jak ogromnym potencjałem mamy do czynienia:

Rocznie do powierzchni ziemi dociera ponad 5500 razy więcej energii słonecznej niż wynosi całe globalne zapotrzebowanie – dużo, prawda?

Artykuł Energia słoneczna – ogromny potencjał do wykorzystania pochodzi z serwisu Warsztat solarny.

Izolacja solarna – wytrzymałość na wysokie temperatury

Odporność na ekstremalne temperatury to to jedna z dwóch najistotniejszych cech jakie powinna posiadać izolacja solarna. Często bowiem zdarza się, że w wyniku braku prądu, czy awarii w instalacjach solarnych temperatura na kolektorach i orurowaniu wzrasta do 200°C i więcej. Nie można zatem stosować standardowych otulin używanych w instalacjach centralnego ogrzewania. Standardowe materiały izolacyjne wytrzymują 95-101°C. W wyższych temp. ulegają uszkodzeniu nie spełniając już swojej pierwotnej roli.

Izolacja solarna – odporność na warunki zewnętrzne

Drugim bardzo istotnym parametrem poza dopuszczalną temperaturą pracy jest odporność na warunki zewnętrzne  – konkretnie na promieniowanie UV. Odcinki izolacji, które zamontowane są na zewnątrz muszą być chronione przed niszczącym wpływem promieniowania słonecznego.

To co dzieje się z izolacją, która nie jest wystawiona na promieniowanie UV a nie jest na nie odporna przedstawia poniższy film:

Nagranie pochodzi z jednej z instalacji, którą miałem okazję serwisować (firma, która wykonała całość już nie działała w branży). Nie wnikam czy zastosowanie takiej izolacji było celowe czy nie, bo tego nie wiem. Chciałem tylko pokazać co dzieje się z otuliną wystawioną na warunki do jakich nie jest przystosowana. Film był nagrany po 7 latach od momentu montażu instalacji.

Poniżej najbardziej popularne izolacje solarne

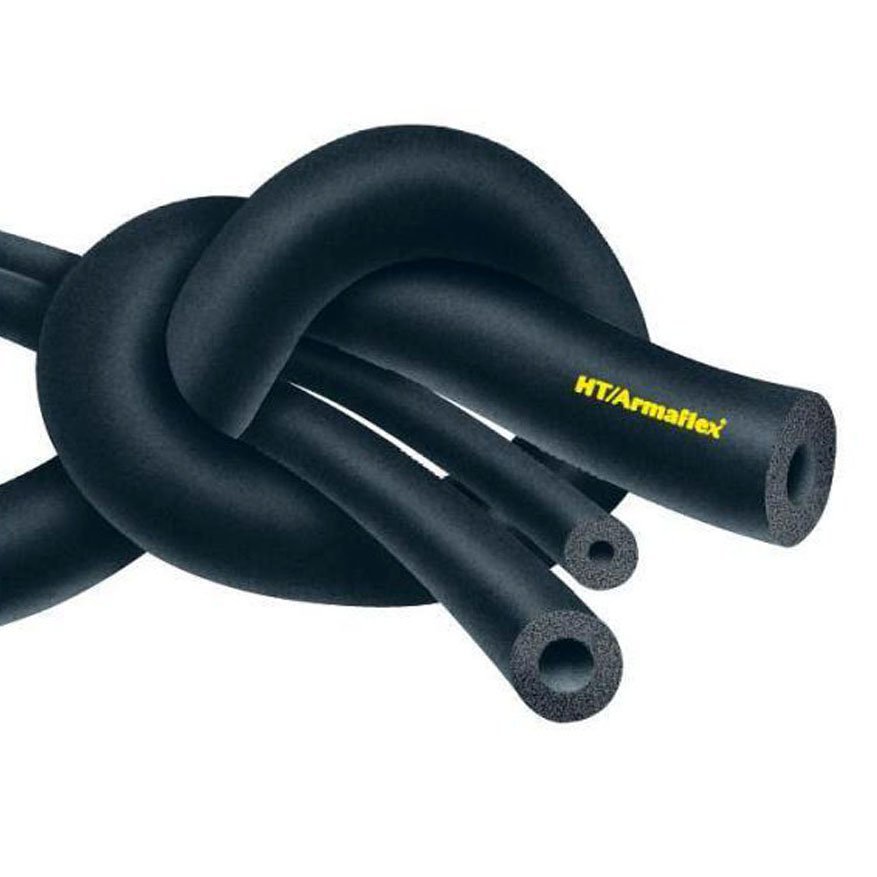

Kauczukowa – dostępne wersje: wewnętrzne nie odporne na promienie UV, zewnętrzne odporne na promieniowanie słoneczne oraz izolacje kauczukowe w płaszczu z PCV chroniącym przed uszkodzeniami mechanicznymi oraz promieniowaniem. Te ostatnie są najlepszym rozwiązaniem ale jest to też opcja najdroższa.

Współczynnik przewodzenia ciepła λ 40°C = 0,040 W/mK (otulina solarna firmy NMC). Odporna na ciągłe temp. + 150°C, chwilowo do +175°C jednak doświadczenia wiem, że w niektórych przypadkach otuliny tego typu były wystawione na znacznie wyższe temperatury a mimo to zachowały zwoje właściwości.

Ochronna powłoka spełnia 3 funkcje:

1. Chroni przed promieniowaniem ultrafioletowym
2. Minimalizuje uszkodzenia mechaniczne przy montażu np. podczas przesuwania rur w otulinie przez wąskie kanały wentylacyjne czy otwory w stropie. Otulinę w ochronnej foli ciężko rozerwać lub przeciąć na ostrych krawędziach. Po montażu wygląda lepiej oraz zachowuje swoje właściwości.
3. Zabezpiecza przed „wydziobywaniem” otuliny przez ptaki. Zdarza się to rzadko jednak widziałem takie przypadki. Aby nie było tak całkiem kolorowo, nie jest to 100% zabezpieczenie bo na jednym z systemów przeze mnie zamontowanych ptaki poradziły sobie z ochronną folią, w myśl zasady że wyjątek potwierdza regułę.

Firmy oferujące ten rodzaj izolacji: NMC, Armacell

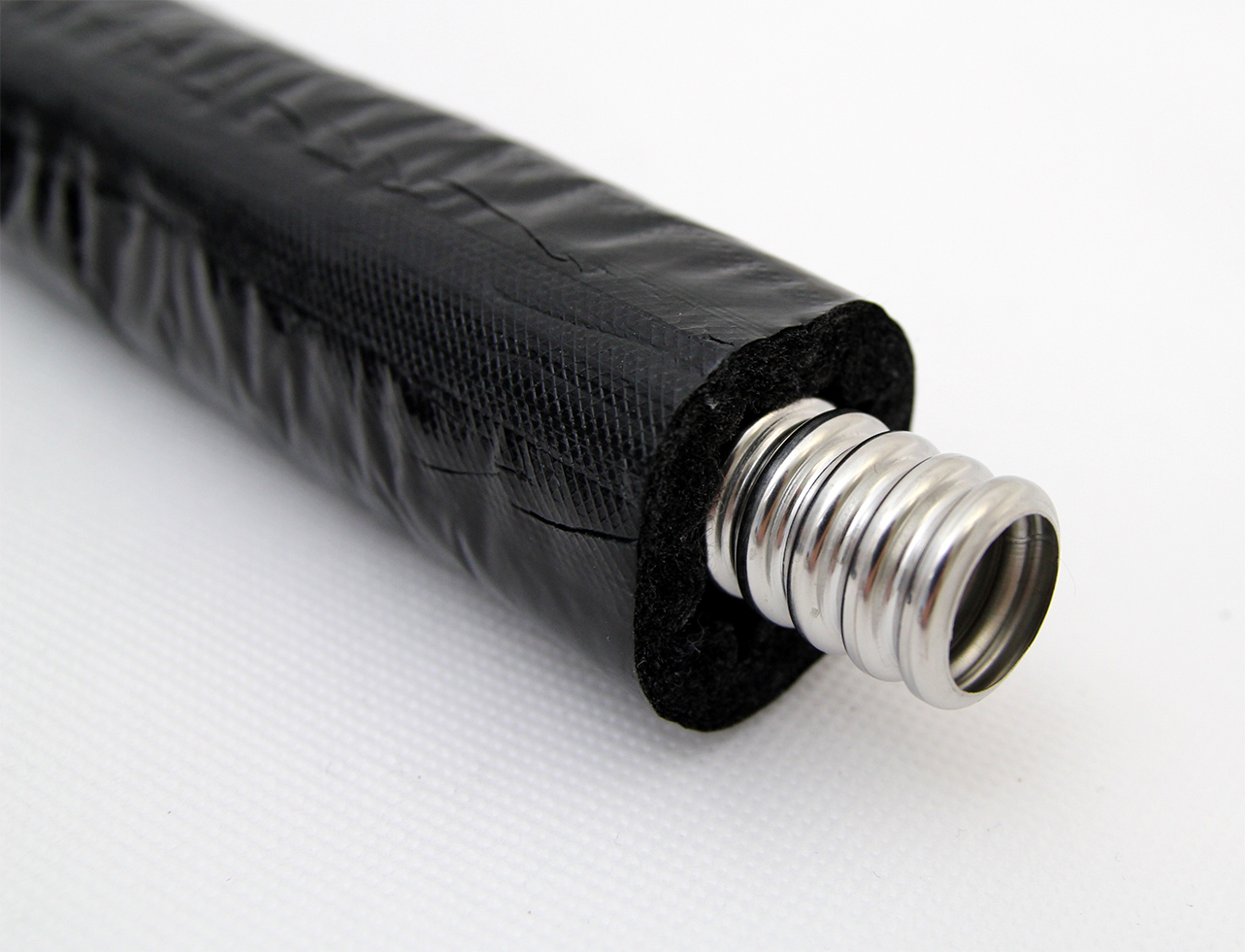

Włóknista PES (poliester) – izolacja z włókien poliestru w płaszczu ochronnym z PCV. W naszym kraju mniej popularna od od izolacji kauczukowej. Posiada może pracować w wyższych temperaturach od izolacji kauczukowych do 200°C, chwilowo do 220°C. Dodatkowo posiada lepsze parametry izolacyjne λ 40°C = 0,037 W/mK . Tak jak w przypadku izolacji kauczukowych wiem że i ta jest w stanie wytrzymać wyższe temp. niż te deklarowane. Jeżeli kupujemy „gołe” rury to tą izolację jest zdecydowanie prościej nałożyć na rurę niż izolacje kauczukową (zwłaszcza na długie odcinki rur karbowanych ze stali nierdzewnej). Dodatkową zaletą tego rozwiązania jest też niższa cena w stosunku do kauczuku.

Osobiście pracując z tą izolacją miałem 2 problemy:

1. Zdarzyło mi się, że izolacja nasiąkała wodą. Struktura izolacji (włókna) niestety temu sprzyja,  a po przyjęciu wilgoci traci ona swoje właściwości. Dlatego zakończenia izolacji na zewnątrz przy kolektorze należy bardzo starannie zabezpieczyć przed wilgocią, co pozornie nie jest taką prostą sprawą.
2. Druga sprawa to estetyka, ta izolacja używając delikatnego określenia prezentuje się „mniej okazale” niż izolacja kauczukowa, zwłaszcza na łukach. Ja osobiście zwracam na to uwagę ale dla kogoś może nie mieć to najmniejszego znaczenia – wiadomo, o gustach się nie dyskutuje.

Do odcinków wewnętrznych można stosować także izolację wykonane z wełny mineralnej w powłoce z taśmy aluminiowej. Nie stosowałem jej osobiście więc nie mam na tym polu doświadczenia.  Serwisowałem raz instalację solarną gdzie rury miedziane wewnątrz budynku były nią zaizolowane. To co zwróciło moją uwagę to mała elastyczność, była dość sztywna wiec nadaje się raczej do rur miedzianych. Sprawdzając parametry techniczne oraz cenę jest to rozwiązanie, które należy wziąć pod uwagę.

Każde z powyższych rozwiązań ma swoje wady i zalety ostateczną ocenę pozostawiam Wam…

Zobacz także inne tematy związane z serwisem instalacji solarnych:

Uszkodzony czujnik temperatury kolektora słonecznego

Przepływ w kolektorach słonecznych/ solarach płaskich i próżniowych

Przegrzewanie instalacji solarnych

Artykuł Izolacja solarna dla kolektorów słonecznych pochodzi z serwisu Warsztat solarny.

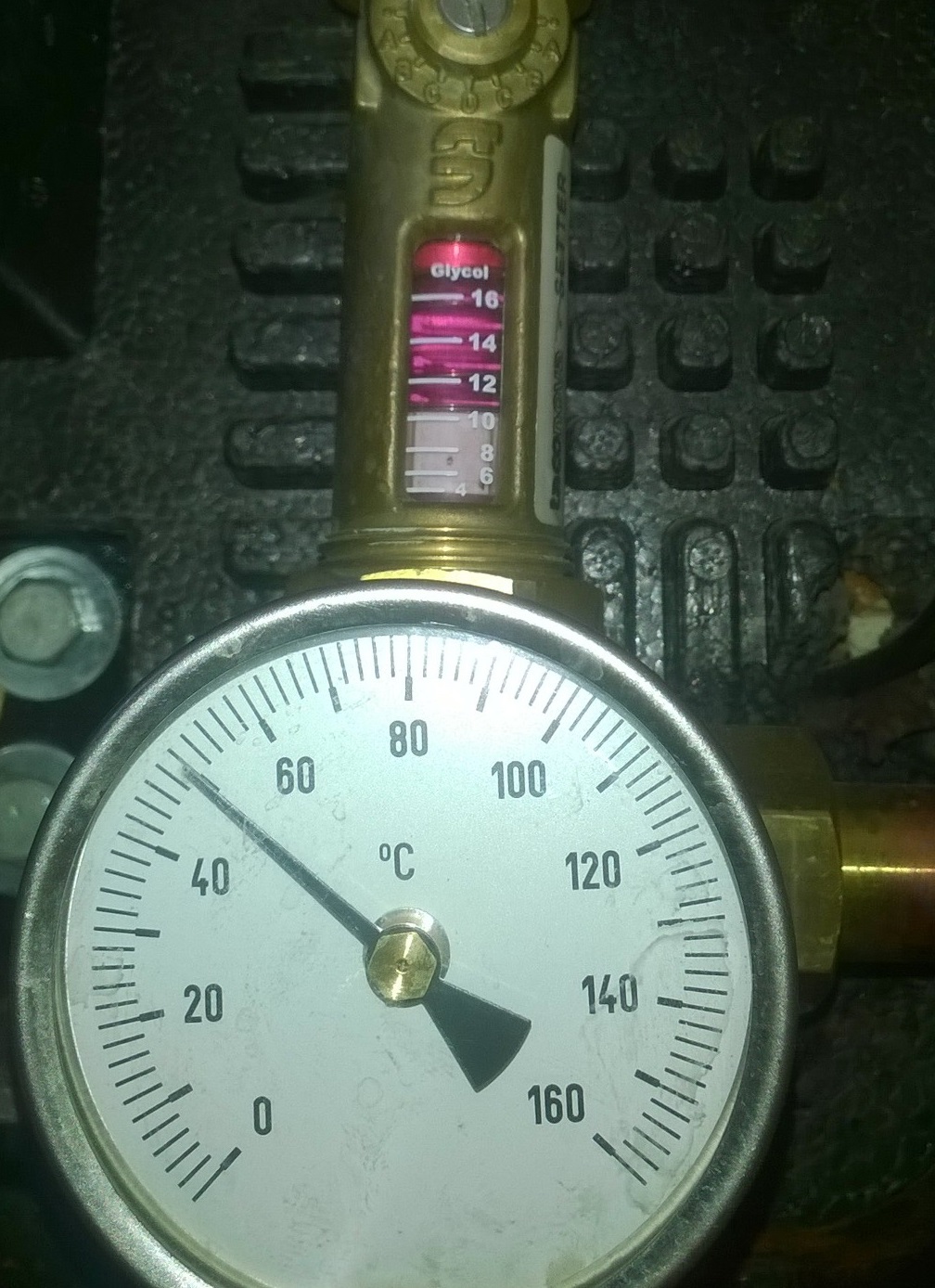

Bardzo ważnym elementem wydajnego funkcjonowania systemu solarnego jest prawidłowe ustawienie przepływu w kolektorach słonecznych/ solarach.

Skąd zatem wiadomo jaka wartość przepływu jest odpowiednia? Oczywiście nie musimy tego odkrywać sami, każdy producent w specyfikacji technicznej określa jaki powinien być optymalny przepływ glikolu aby instalacja pracowała z jak największą sprawnością.

Poniżej przykładowe wartości przepływu dla 1 kolektora słonecznego wybranych producentów:

• 1,8 l/min – pow. czynna 1,827 m2 kolektor płaski Hewalex KS2000 TP (pojedyncza harfa)
• 1,1 l/min – pow. czynna 1,873 m2 kolektor płaski Watt 3020 S (pojedyncza harfa)
• 1,0 l/min – pow. czynna 1,794 m2 kolektor próżniowy Watt CPC 9+ (rura termosowa, u-rurka bezpośredni przepływ)
• 1,5 l/min – pow. czynna 2,03 m2 kolektor próżniowy Depsol DS 20 (rura Narva, bezpośredni przepływ)
• 1,2 l/min – pow. czynna 1,827 m2 kolektor płaski Hewalex KS2000 TP AM (meandrowy)
• 0,6 l/min – pow. czynna 1,41 m2 kolektor próżniowy Caldoris CPC 8 (heat pipe)

Jak widać w zależności od powierzchni i typu kolektora wartości przepływu dla 1m2 powierzchni czynnej różnią się miedzy sobą od ~0,42 l/min przy kolektorze próżniowym heat pipe z lustrem CPC i ~ 0,98 l/min dla kolektora płaskiego z pojedynczą  harfą.

Zwiększenie lub zmniejszenie prędkości cieczy przepływającej przez kolektor znacząco wpływa na jego temperaturę. Zwiększając przepływ obniżamy temperaturę, zmniejszając prędkość temperatura płynu solarnego rośnie. Obrazowo wygląda to następująco: gdy przesuwamy dłoń nad płomieniem (np. zapalniczki) możemy nic nie poczuć, podgrzać sobie dłoń lub ją poparzyć – wszystko zależy od czasu jaki nasza dłoń przebywała nad płomieniem.

W kolektorach słonecznych jest tak samo – producent podając optymalna wartość przepływu przyjmuje pewien kompromis pomiędzy wydajnością a bezpieczeństwem użytkowania. Oczywiście w tych wartościach są pewne widełki w których można się poruszać. Doświadczony instalator/ serwisant jest w stanie zoptymalizować wartość przepływu dla różnych instalacji solarnych. Może to mieć pozytywne skutki tam gdzie brakuje dostarczanej mocy z kolektorów lub jest jej za dużo. Nie ma tu oczywiście bardzo dużego pola manewru jednak w wielu przypadkach takie zabiegi polepszają komfort użytkowania lub pracę systemu.
